其他气流干燥器

其他气流干燥器

一.喷射气流干燥器

    喷射气流干燥器是一种利用高温喷射气流作为动力和传热传质的介质，是一种干燥效率很高的气流式干燥器。由于喷射气流干燥器能在瞬间蒸发水分，物料在干燥过程中始终保持较低的温度，因此，对热敏性、低熔点物料的干燥比较理想。作为一种技术先进、经济合理的干燥器投入市场后就受到各方面的普遍关注。

    喷射气流干燥器是在环形气流磨（“O”形气流磨）的基础上开发出的一种新机型。是高温、高速气流对块状、粉状、滤饼状的含水物料进行瞬间分散、干燥、粉碎的干燥器。由鼓风机产生的压缩气体经加热器加热到要求温度后进入气体分配室，通过喷嘴以超声速进入干燥器形成高速环状气流。物料定量加入干燥器内，下落到底部接近喷嘴时被高速气流分散后随之作环状运动。被干燥物料在上部分级后排出干燥器外被捕集。

  喷射气流干燥器特点：

①干燥效率高，可以达到60%~90%；

②因在环形磨的基础上发展起来，所以有很明显的分散效果；

③干燥时间非超短，一般不超过1s，所以对热敏性物料能保证质量；

④因设备采用气流循环方式，所以设备占地面积很小；

⑤没有传动部件，无需进行维修；

⑥不需要升温预热，启动方便；

⑦有可能利用尾气潜热作为热源；

⑧可是实现连续性生产；

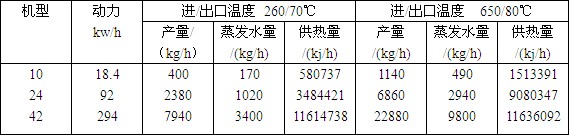

喷射气流干燥器主要技术参数

适用于喷射气流干燥器的部分物料

二.环管喷射气流干燥器

    环管喷射干燥器是结合气流干燥器和立式喷射粉碎机的特点而开发的一种喷射式干燥设备。从干燥的角度考虑，在气流干燥器中，颗粒的运动过程可分为加速和等速两个阶段。在加速阶段，气固间的相对速度高，干燥效果好。因此，只要不断的改变气流与颗粒之间的速度，就可以达到强化干燥的目的。为达到预期的干燥效果，可将部分固体颗粒循环以延长其停留时间。环管喷射干燥器在运行过程中能使颗粒不断的改变速度，同时存在气体和固体颗粒的部分循环。该干燥器对无机盐产品、医药产品、橡胶制品等物料均获得很好的干燥效果。

   环管喷射气流干燥器特点：

①适应性强，特别适用于膏状、滤饼状等物料的干燥，并能一次性干燥成粉状产品，无需再进行粉碎；

②结构简单，无运动部件，维修方便；操作方便，物料停留时间可调，有利于处理热敏性物料；

③干燥强度高、能耗低，在环管内气固两相处于不断的变速过程中，因此干燥效果好；

④由于气相循环，因此提高了热能利用率；

⑤系统可以负压操作，避免环境污染；

环管喷射气流干燥器的应用实例

三.环形气流干燥器

    环形干燥器具有热效率高，投资成本底，设计布置灵活等特点，可广泛应用于化学、制药、食品等工业领域，如食品工业中的淀粉、小麦面筋、黄原胶等产品的干燥。

    环形干燥器是一种气流干燥器，它可以控制干燥时间、干燥温度、物料流动。干燥器是两端连接的环管，湿物料在其中循环直至干燥，干空气不断更新。被干燥的物料可以在较大的范围内自由选择的条件下随气体运动。热敏性物料在低温下干燥，同时，在需要时也可在高温下应用。

    环形干燥器的处理量范围从每小时蒸发50kg水至十几吨水。干燥介质是空气、燃烧烟道气，在蒸发溶剂时也可用惰性气体。湿物料的加入和干燥产品的排出是连续的，根据控制干燥条件，产品具有均一的含湿量。环形干燥器的一大优点是只需一点点支撑钢结构就可以使其足够牢固。

四.倒锥管气流干燥器

    倒锥管气流干燥器是直管气流干燥器的又一个变性结构。倒锥管气流干燥器采用气流干燥管直径逐渐变大的结构，一般为直立结构，下部进料端直径较小，上部直径增大，截面积也随之增大。气流速度有大变小，增加了物料在干燥管内的停留时间，因此相应的也降低了干燥器的高度。适用于其他气流干燥器的物料也同样适用此干燥器。
