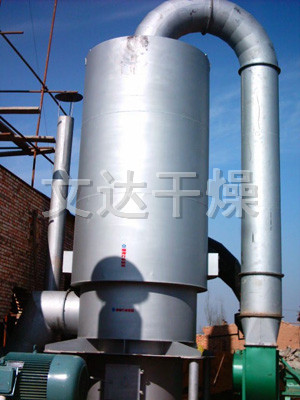

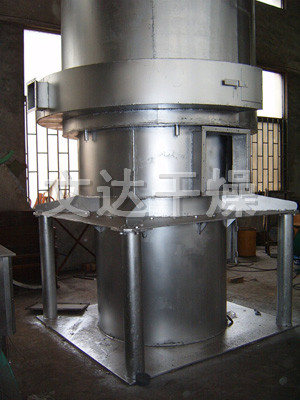

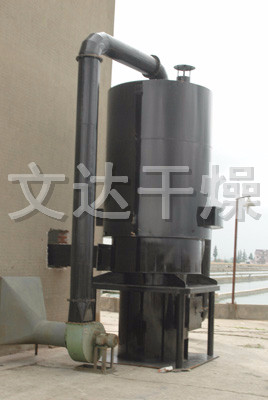

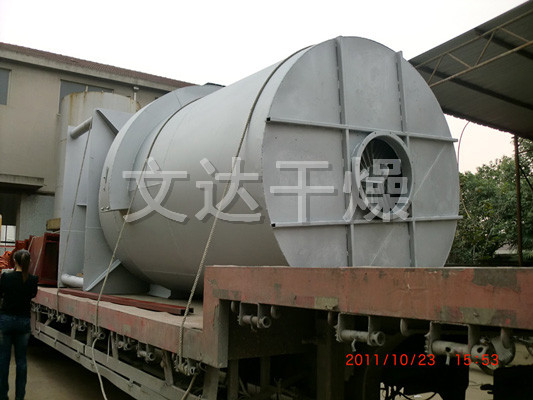

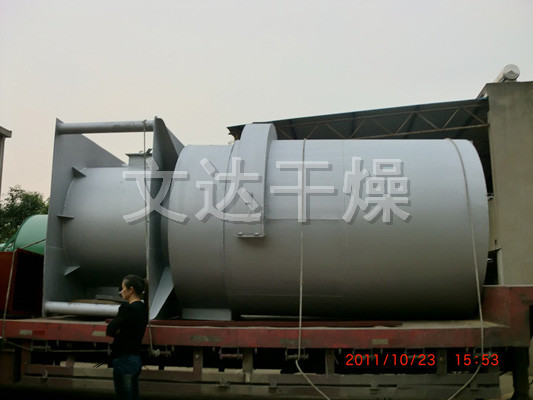

JRF系列燃煤热风炉
JRF系列燃煤热风炉

工作原理
  该炉集燃烧与换热为一体以炉体高温部位进行换热的间接加热技术,烟和空气各行其道,加热无污染,4f1fd25280e14a7b81632accbfa684cc.jpg热效率高(达60-75%),升温快,体积小,安装方便,使用可靠,且价格低(与一吨锅炉相比该加热系统只相当于锅炉加热系统价格的一半)。
性能特点
  采取了耐高温措施,从而使其寿命比列管式热风炉大大延长,并采用了烟气纵向冲刷散热片和负压式排烟方式,换热部位不积灰尘,无须清理,热性能稳定。可用各种煤或柴作燃料,并配有二次进风装置燃烧完全。该炉的各项技术经济指标均达到了国内水平。
适应物料
  该炉为通用性热风装置,与各种物料的干燥设备配套使用。广泛用于粮食、种子、饲料、果品、脱水蔬菜、香茹、木耳、银耳、茶叶、烟叶等农产品、食品、医药品、化工原料、轻重工业产品的加热除湿,还可用于各种设施的加热以及库房除湿等。

技术规格

名称\型号 JRF-15 JRF-20 JRF-30 JRF-40 JRF-60 JRF-80 JRF-100
内筒直径 760 760 1170 1170 1470 1670 1870
外筒直径 1280 1280 1840 1840 2200 2460 2700
总高 3500 3500 4260 4760 4810 5110 5310
设备总量 3.15T 3.65T 6.8T 7.5T 9.8T 11.7T 13.5T
热风出口直径 300 300 500 500 500 600 600
热风出口高度 1585 1585 1670 1670 1670 1770 1770
烟气出口直径 250 250 250 250 250 300 320
烟气出口高度 2050 2050 2220 2220 2220 2385 2385
牛角弯头型号 XZD/G Φ578 XZD/G Φ810
每小时耗煤量 43kg 57kg 85kg 115kg 170kg 230kg 286kg
煤的燃烧值 5000kcal/h
热效率 70-78% 75-80%
引烟风机型号 Y5-47-3.15C
-1.5KW
Y5-47-4C
-2.2KW
Y5-47-4C
-3KW
Y5-47-4C
-4KW
Y5-47-5C
-7.5KW
Y5-47-5C
-7.5KW

敬告注意
◎环境基准温度标准按18℃±2℃,煤的热值以5000Kcal/k g计算。
◎表中热风温度是按输出风量确定的。热风炉JRF4型的热风温度最高可达200℃以上,JRF5 JRF6 型热风温度最高可达300 ℃以上(特殊制造可达500 ℃以上),用户根据需要进行调整。
◎热风炉烟窗配置高度:JRF4 型3~5米,JRF 、JRF6 型为5~8米。
◎表中外形尺寸对应位置见热风炉安装示意图。

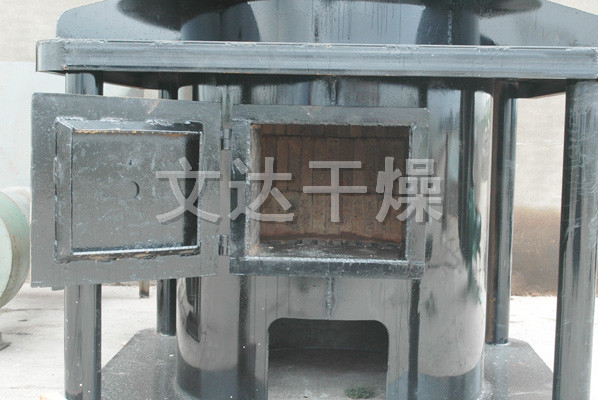

◎炉膛下部内侧壁上的耐火层以炉篦处为起点,其高度:JRF4- 4型为0.5米,可现场安装。
◎JRF6 型为链条炉排式燃烧装置。
