产品详情

产品用途
本装置适用于制药、食品、轻工、化工等行业的稀酒精回收。也适用于甲醇等其他溶媒的蒸馏。本装置根据用户的要求，可将30°左右的稀酒精蒸馏至90～95°酒精。如果成品的酒精度要求很高，可加大回流比，但产量则相应降低。
设备结构特性和技术性能
本装置采用高效的陶瓷制波纹填料。蒸馏塔体采用不锈钢制作，从而防止了铁屑堵塞填料的现象，延长了装置的使用期限。本装置中凡接触酒精的设备部份如冷凝器、稳压罐、冷却蛇管等均采用不锈钢，以确保成品酒精不被污染。W型之蒸馏釜采用可拆式U型加热管，在检修时可将U型加热管移出釜外，便于对加热管外壁及蒸馏釜内壁进行清洗。
ZW型则省去间接加热蒸馏釜。冷凝器采用列管式换热器，也可根据用户要求供应螺旋板式换热器，冷却器采用盘管式冷却器，采用盘管式冷却器并配套供应稳压罐和比重测定器。

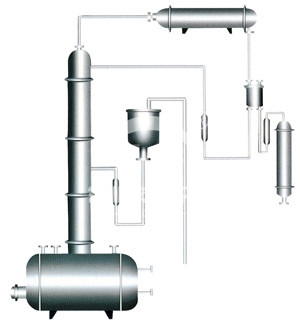

装置组成
W型有五种规格，每种规格均包括相应配置的蒸馏塔、蒸馏釜、冷凝器、冷却器、稳压罐、比重测定器。其中W-200、W-300型蒸馏塔直接安装在蒸馏釜上。W-400、W-500、W-600型蒸馏塔与蒸馏釜分别安装。
ZW型有ZW-200、ZW-300两种规格，每种规格包括相应配套的预热器、蒸馏塔、冷凝器、冷却器、稳压罐、比重测定器。
其他辅助设备和仪表如：计量罐、贮罐、输送泵、转子流量计、温度指示仪表等用户自备，我厂也可按用户要求另行加工或代为订购供应。

规格参数

◎进料浓度：30%～80%

◎出料浓度：90%～95%

◎回流比：R=13（根据进出料浓度而定）

◎残液排放含醇浓度：W型≤3%、ZW≤1%

◎生产能力(kg/h)：

型号	塔径（mm）	30%～40%进料的生产能力		60%～80%进料的生产能力
型号	塔径（mm）	90%	95%	90%	95%
W-200	Φ200	35	26	45	36
W-300	Φ300	80	61	100	80
W-400	Φ400	150	120	180	140
W-500	Φ500	230	185	275	220
W-600	Φ600	335	270	400	320
ZW-200	Φ200	95	60	110	80
ZW-300	Φ300	200	120	240	165

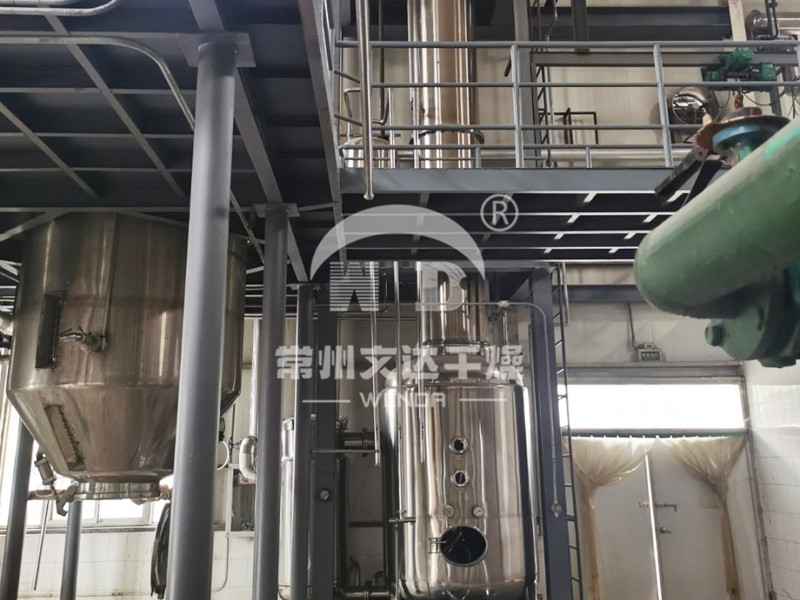

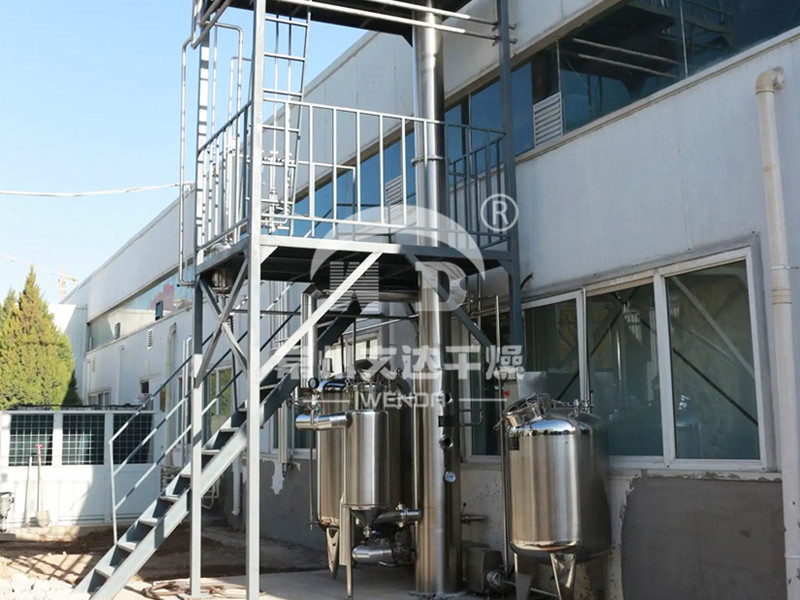

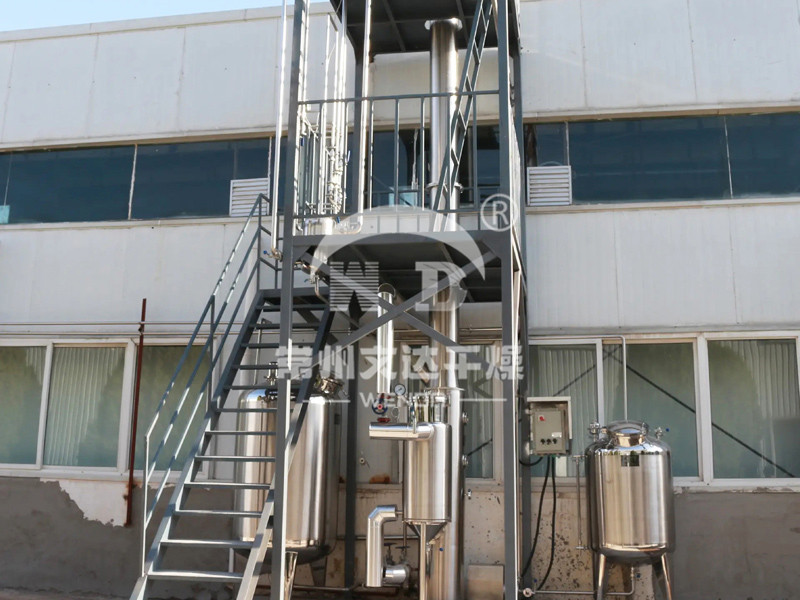

图片集锦

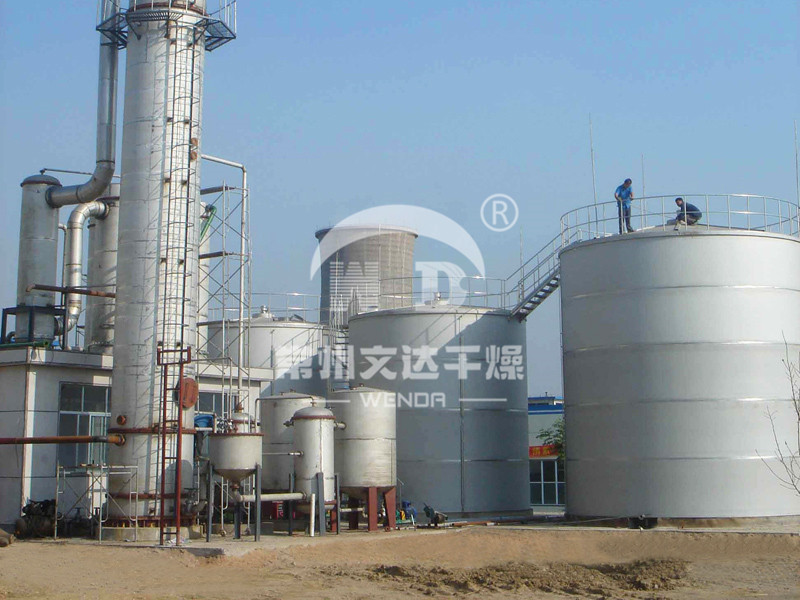

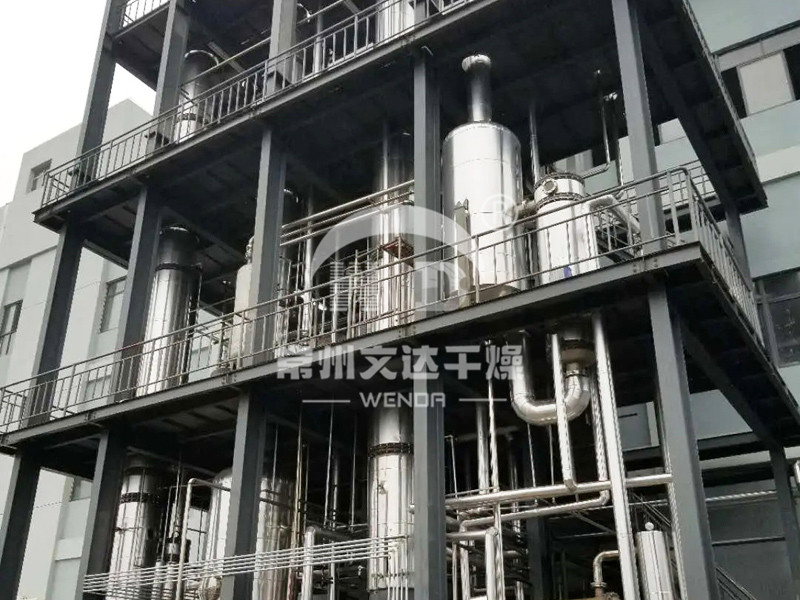

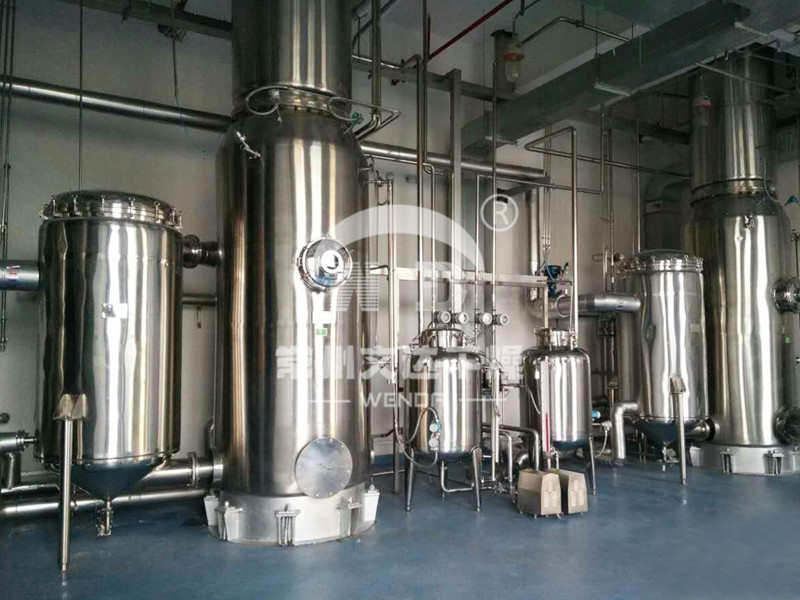

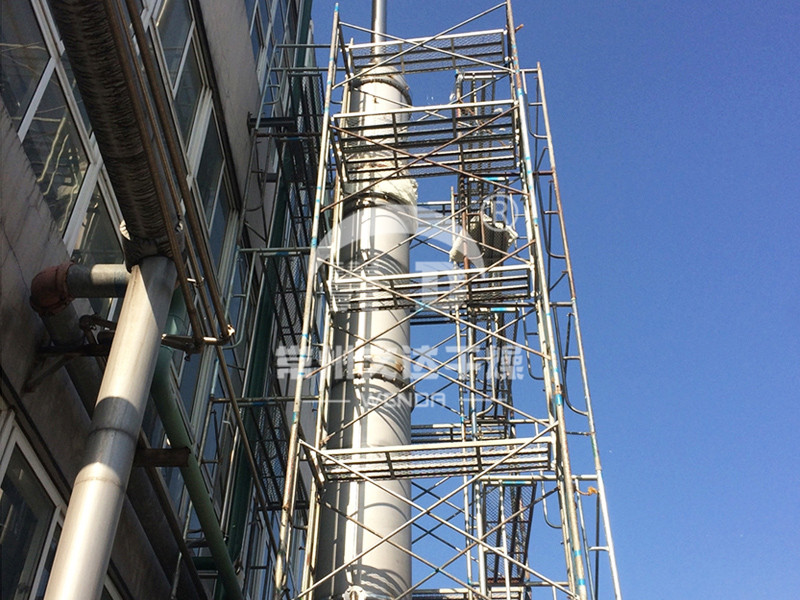

工程案例
